銑車復合五軸聯動鉆攻中心CT500-5C16
所屬分類：
產品優勢
• 降低成本，節省時間和人力。車床+五軸加工中心，工程集約到1臺機器上，降低采購成本，節省時間和人力。

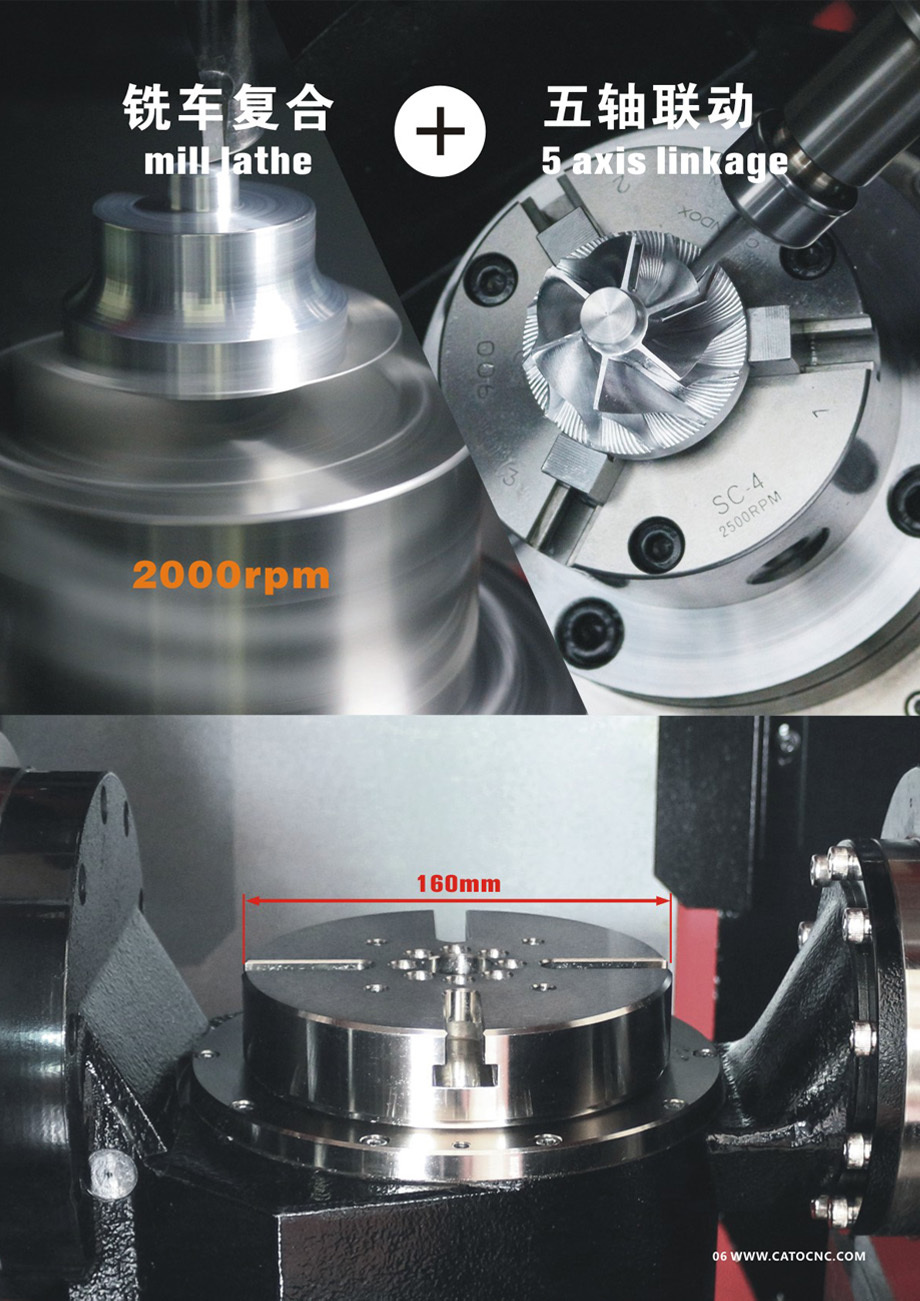

• 轉速高、響應快。采用力矩電機直驅，具有噪音低、無背隙、結構緊湊、運行平穩、壽命長等特點，最高轉速可達2000rpm，同時，該產品可做到0.5 秒快速 起停，響應快。

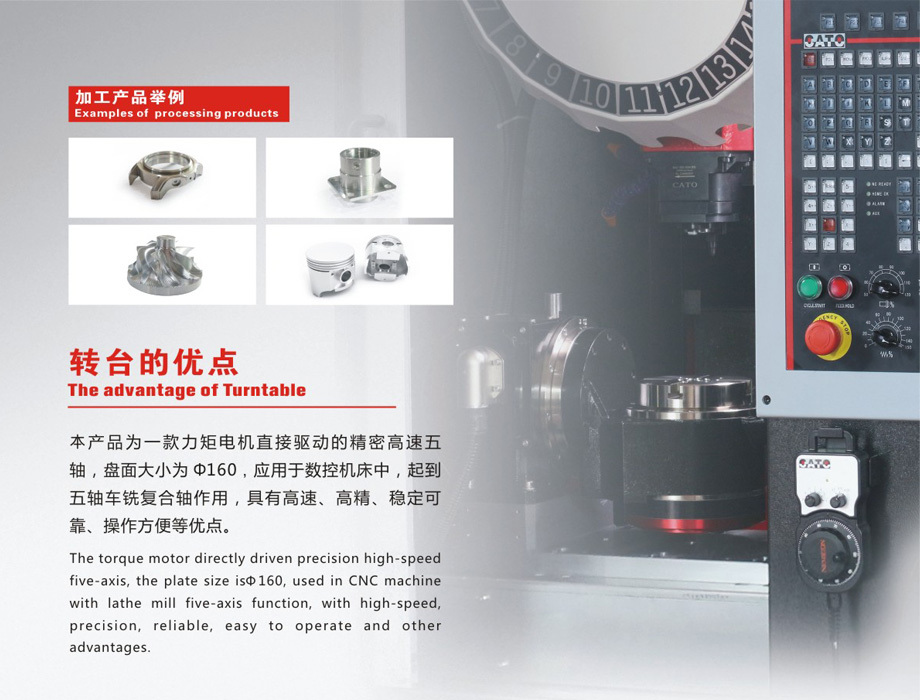

• 五軸車銑多用，效率高。配合主軸可實現車銑復合高效五軸加工，低速銑削時可進行精確分度，車削時可實現高速大扭矩旋轉，從而大幅度提升加工效率；并且本轉臺采用自主專利的剎車結構，剎車可靠且不影響臺面精度。
• 安全可靠。采用高效的氣壓夾緊方式，操作簡易安全，剎車力強勁。
規格參數
|
型號Model |
CT500-5C16 |
CT700-5C16 |
|
|
容量Capacity |
X/Y/Z軸行程X-axis travel |
500mm/400mm/300mm |
700mm/400mm/300mm |
|
工作臺Worktable |
工作臺大小Table size |
650 x 400mm |
850 x 400mm |
|
轉臺Rotary table |
驅動方式Drive mode |
電機直接驅動Motor direct drive |
|
|
轉盤直徑Rotary table diameter |
Ф160 |
||
|
容許負載重量Max. rotary table load |
40kg |
||
|
最大轉速M(fèi)ax. rotating speed |
旋轉軸Rotary axis：2000rpm/傾斜軸Tilt axis:150rpm |
||
|
主軸Spindle |
轉速Spindle speed |
24,000r/min |
|
|
進給速度Feed rate |
快進速度X/Y/Z axis rapid speed |
60/60/60m/min |
|
|
切削進給速度 X/Y/Z feed of cutting |
1-30,m/min |
||
|
換刀裝置 Tool holder magazine |
換刀方式Tool changing type |
伺服式Servo type |
|
|
刀柄類型Tool handle type |
BT30 |
||
|
刀庫刀位數Tool holder magazine capacity |
21 tools |
||
|
換刀時間（刀具至刀具）Tool changing time |
21刀位：1.6秒21Tools: 1.6sec. |
||
|
精度Accuracy |
定位精度Positioning precision |
±0.005/300mm |
|
|
重復定位精度Repeating positioning precision |
±0.003mm |
||
|
機床尺寸Machine size |
占地面積Machine size |
1,620 x 2,250 x 2,250mm |
2,115 x 2,250 x 2,250mm |
|
機床重量Machine weight |
2800kg |
3000kg |
|
