HE系列高效率臥式加工中心
所屬分類：
產品概覽
該系列機型采用高速度大功率電主軸，主軸轉速高，振動小，有效提高工件質量與加工效率。適用于高精度箱體類零件加工，如：發動機缸體、機床主軸箱體、醫療器械、民用航空等行業。
產品特征

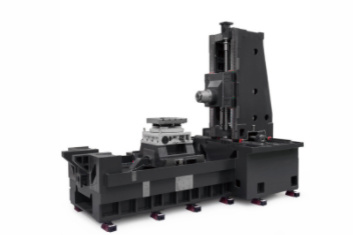

01、高剛性的整體設計
多點支撐、大跨距設計、M型筋布局，各部件受力狀態佳，強度、剛性、切削強度俱佳。
02、底座結構
采用T型結構大跨距設計, 整體結構床身, 抗扭抗彎能力強。

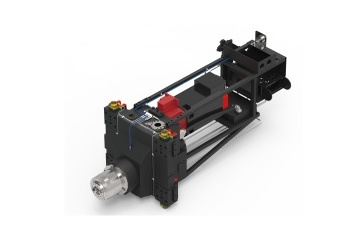

03、主變速
德國進口ZF齒輪箱，兩檔變速兼顧高速和低速大扭矩要求。
04、進口主軸、絲杠、導軌和軸承
臺灣進口主軸、絲杠、導軌和軸承，精度高，壽命長
技術參數
|
項目 |
單位 |
HE63SZ |
HE63SV |
HE100AZ |
HE100AV |
HE50FZ |
HE50FV |
|
工作臺尺寸 |
mm |
630×630 |
630×630 |
1000×500 |
1000×500 |
500×500 |
500×500 |
|
工作臺最大載荷 |
kg |
1200 |
1200 |
800 |
800 |
400 |
400 |
|
三軸行程X/Y/Z |
mm |
1000×890×1000 |
1000×890×1000 |
1000×890×970 |
1000×890×970 |
1000×890×970 |
1000×890×970 |
|
三軸快移速度X/Y/Z |
m/min |
60 |
60 |
60 |
60 |
60 |
60 |
|
主電機功率 |
kW |
22/26 |
50/65[50/70] |
22/26 |
50/65[50/70] |
22/26 |
50/65[50/70] |
|
刀庫容量 |
把 |
40（鏈?zhǔn)剑?/p> |
40（鏈?zhǔn)剑?/p> |
40（鏈?zhǔn)剑?/p> |
40（鏈?zhǔn)剑?/p> |
40（鏈?zhǔn)剑?/p> |
40（鏈?zhǔn)剑?/p> |
